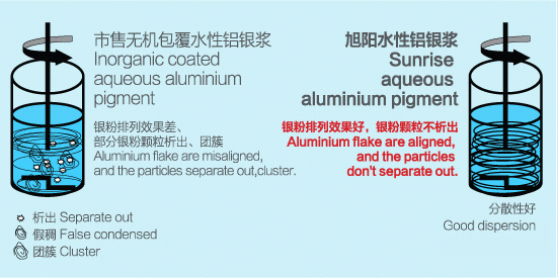

水性鋁顏料包括水性鋁銀漿、水性銀粉，水性鋁銀漿由50%-75%鋁和25%-50%的醇醚類溶劑組成；水性銀粉由97%以上不揮發(fā)物（鋁、有機(jī)硅）和不超過3%溶劑組成。水性鋁顏料是隨著水性涂料的推廣而發(fā)展起來的，由于金屬鋁是活潑的兩性金屬元素，易與水、酸、堿發(fā)生反應(yīng)。因此，應(yīng)用于水性樹脂體系時(shí)，必須要經(jīng)過特殊的表面處理。 目前，市場(chǎng)上水性鋁銀漿制備方法主要分為四類：一、添加阻蝕劑法；二、鉻酸、磷酸、改性樹脂等及其鹽類鈍化法；三、無機(jī)二氧化硅包覆法；四、無機(jī)有機(jī)雙層包覆或雜化包覆法。不同的包覆方法有著各自的優(yōu)缺點(diǎn)，隨著社會(huì)的進(jìn)步，對(duì)環(huán)保、性能等要求的提高，后兩種方法包覆的鋁銀漿在市場(chǎng)上占比逐漸提高。表面經(jīng)過聚合物薄包處理，與水性樹脂體系有良好的相容性，具有優(yōu)異的金屬感。
應(yīng)用于烤漆、壁紙、涂布、酒瓶漆等行業(yè)。
| 型號(hào) | 中位徑（μm) | 固體含量±2% | 表面處理 | 溶劑 | 包裝 kg/桶 |
| WAG8005 | 13 | 65 | 聚合物 | BCS/IPA | 25 |
| WAG8008A | 18 | 65 | 聚合物 | BCS/IPA | 25 |
| WAG8214 | 23 | 68 | 聚合物 | BCS/IPA | 25 |
| WAG8221 | 30 | 68 | 聚合物 | BCS/IPA | 25 |

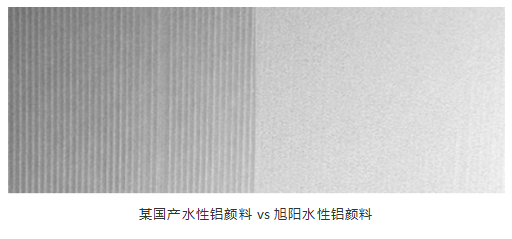

表面經(jīng)二氧化硅包覆處理，包膜厚度均勻、密實(shí)，金屬感損失小。
應(yīng)用于印刷水墨、烤漆、塑膠漆、汽車原廠漆、建筑涂料等行業(yè)。
| 型號(hào) | 中位徑（μm) | 固體含量±2% | 表面處理 | 溶劑 | 包裝 kg/桶 |
| WHD6607A | 11 | 55 | SiO2 | IPA | 25 |
| WHD6613A | 16 | 60 | SiO2 | IPA | 25 |
| WHD8008A | 18 | 60 | SiO2 | IPA | 25 |
| WHD8214 | 23 | 65 | SiO2 | IPA | 25 |
| WHD8221 | 30 | 65 | SiO2 | IPA | 25 |
| WHD8255 | 48 | 65 | SiO2 | IPA | 25 |
表面進(jìn)行了有機(jī)和無機(jī)雙層包覆處理，具有優(yōu)異的耐酸堿性和存儲(chǔ)穩(wěn)定性。特別適用于建筑外墻行業(yè)。
| 型號(hào) | 中位徑（μm) | 固體含量±2% | 表面處理 | 溶劑 | 包裝 kg/桶 |
| WHS3014 | 14 | 55 | SiO2+樹脂 | BCS | 15 |
| WHS5026 | 26 | 65 | SiO2+樹脂 | BCS | 15 |
| WHS5050 | 50 | 65 | SiO2+樹脂 | BCS | 15 |
表面經(jīng)過二氧化硅包覆處理，無溶劑，具有優(yōu)異的耐候性和耐溫性。
應(yīng)用于油墨、墻紙印刷等行業(yè)。
| 型號(hào) | 中位徑（μm) | 固體含量% | 表面處理 | 包裝 kg/桶 |
| SFW8009 | 16 | ≥97 | SiO2 | 25 |
| SFW8221 | 30 | ≥97 | SiO2 | 25 |
| SFW8230 | 35 | ≥97 | SiO2 | 25 |
二氧化硅包覆鋁銀漿條狀產(chǎn)品，無氣味、分散性、存儲(chǔ)穩(wěn)定性優(yōu)異。
應(yīng)用于油墨印刷等行業(yè)。
| 型號(hào) | 中位徑（μm) | 固體含量% | 表面處理 | 包裝 kg/桶 |
| WHT84086 | 8 | ≥95 | SiO2 | 15 |
| WHT84096 | 9 | ≥95 | SiO2 | 15 |
| WHT84116 | 11 | ≥95 | SiO2 | 15 |
| WHT83166 | 16 | ≥95 | SiO2 | 15 |
該系列為油改水產(chǎn)品，性價(jià)比高，應(yīng)用于涂層、冥紙等行業(yè)。
| 型號(hào) | 中位徑（μm) | 固體含量% | 色相 | 包裝 kg/桶 |
| W0506A | 15 | ＞70 | 白亮度 遮蓋力好 | 25 |
| W168 | 14 | ＞70 | 細(xì)白 遮蓋力略差 | 25 |
1份鋁銀漿+9份水性基料(PH=5-9)制備成漆200g，存于密閉容器內(nèi)40°C存儲(chǔ)30天或50°C存儲(chǔ)7天，存儲(chǔ)后觀察整體性能變化,以及放氣量不超過10ml。
2.建議鋁銀漿添加方法
第1步:建議以1:1.5或1:2的比例把鋁漿預(yù)先分散在助溶劑(醚、醇或去離子水中的一種或幾種)中，在預(yù)分散時(shí)添加濕潤分散劑效果更佳;
3.水性鋁銀漿存儲(chǔ)須知:
WA、WD系列鋁銀漿未開封時(shí)儲(chǔ)存期為3個(gè)月，開封后易與空氣接觸，防止品質(zhì)下降，請(qǐng)盡快使用完，制漆后不建議長期存儲(chǔ); .WH/WL系列鋁銀漿未開封時(shí)儲(chǔ)存期為12個(gè)月，如超過保質(zhì)期建議使用前做小試，制漆后建議存儲(chǔ)不超過5個(gè)月。
4.存儲(chǔ)條件:
請(qǐng)避免光線直射，遠(yuǎn)離明火、水、腐蝕性介質(zhì)等，溫度不超過25°C, . 濕度不超過60，取料后及時(shí)封口。
5.申明:
以.上檢測(cè)方法和存儲(chǔ)期限為我司根據(jù)市場(chǎng)客戶反饋以及內(nèi)部實(shí)驗(yàn)得到的參考數(shù)據(jù)，僅供客戶參考。由于體系、配方、使用環(huán)境等不同，廣大客戶在使用前需認(rèn)真檢測(cè)，防止帶來不必要的經(jīng)濟(jì)損失。
地址：內(nèi)蒙古自治區(qū)通遼市霍林郭勒工業(yè)園區(qū)
全國咨詢熱線：400-999-2508
E-Mail：xuyang@ahxuyang.cn 備案號(hào)：
關(guān)于我們
產(chǎn)品中心
關(guān)注我們
關(guān)注我們
